Breve introduzione
La cella di carico a trazione con design di tipo S- è un sensore di forza di precisione in grado di misurare accuratamente le forze di trazione sia in ambienti industriali che di laboratorio. La sua forma compatta a "S" gli consente di gestire il caricamento bidirezionale mantenendo elevata sensibilità e affidabilità.
Caratteristica
1. La cella di carico a trazione è generalmente costruita in robusto acciaio legato per resistere a carichi pesanti e resistere alla deformazione nel tempo.
2. Dispone di resinatura adesiva (sigillatura con colla) per proteggere gli elementi di deformazione interni da umidità, polvere e sostanze corrosive.
3. La cella di carico a tensione funziona secondo il principio della deformazione della resistenza ad alta-precisione, in cui l'allungamento o la compressione meccanica modificano la resistenza elettrica per produrre un segnale di uscita misurabile.
Specifica di base
| Intervallo di carico | 50kg,100kg, 200kg, 300kg, 500kg,1000kg, 2000kg, 3000kg, 5000kg |
| Uscita nominale (mV/V) | 2,0 ± 0,005 mV/V |
| Errore globale | 0,02%FS |
| Resistenza ingresso/uscita (Ω) | 81±4/350±1 |
| Lunghezza specifica del cavo | Φ6 * 5m O personalizzato su richiesta |
| Metodo di cablaggio | Verde --------- Eccitazione+ Nero--------Eccitazione- Bianco --------- Segnale+ Rosso ---------Segnale- Giallo -------- Senso+ Blu-------- Senso-- Scudo -------- giallo (lungo) |
Applicazione
La cella di carico a tensione viene comunemente utilizzata negli impianti di betonaggio del cemento, nei sistemi di sollevamento sopraelevati, nelle bilance per gru, nel monitoraggio della tensione dei cavi e nelle macchine per prove sui materiali, garantendo un controllo accurato della forza in ambienti difficili.
Specifiche dettagliate del modello ZH-ST5
|
Capacità |
50.100, 200, 300, 500,1000, 2000, 3000, 5000kg |
Materiale |
Acciaio legato |
|
Uscita nominale (mV/V) |
2.0 ± 0.005 |
Non-linearità |
±0,02%FS |
|
Isteresi |
±0,02%FS |
Ripetibilità |
±0,01%FS |
|
Creep (30 minuti) |
±0,02%FS |
Saldo zero |
±1,00%FS |
|
Effetto della temperatura sullo zero |
±0,02%FS/10 gradi |
Effetto della temperatura sull'uscita |
±0,02%FS/10 gradi |
|
Resistenza in ingresso (Ω) |
381±4 |
Resistenza di uscita (Ω) |
350±1 |
|
Resistenza di isolamento |
Maggiore o uguale a 5000 MΩ |
Tensione di eccitazione |
5 V-15 V (CC) |
|
Intervallo di temperatura compensato |
-10~+50 gradi |
Intervallo di temperatura operativa |
-20~+70 gradi |
|
Sovraccarico sicuro |
150%FS |
Carico di rottura |
300%FS |
|
Cavo |
Φ6 X 5 M Oppure personalizzato su richiesta |
Codice colore cavo |
Ingresso:verde+nero- Uscita: bianco+rosso - Senso:giallo+blu- Scudo: giallo (lungo) Oppure personalizzato su richiesta |

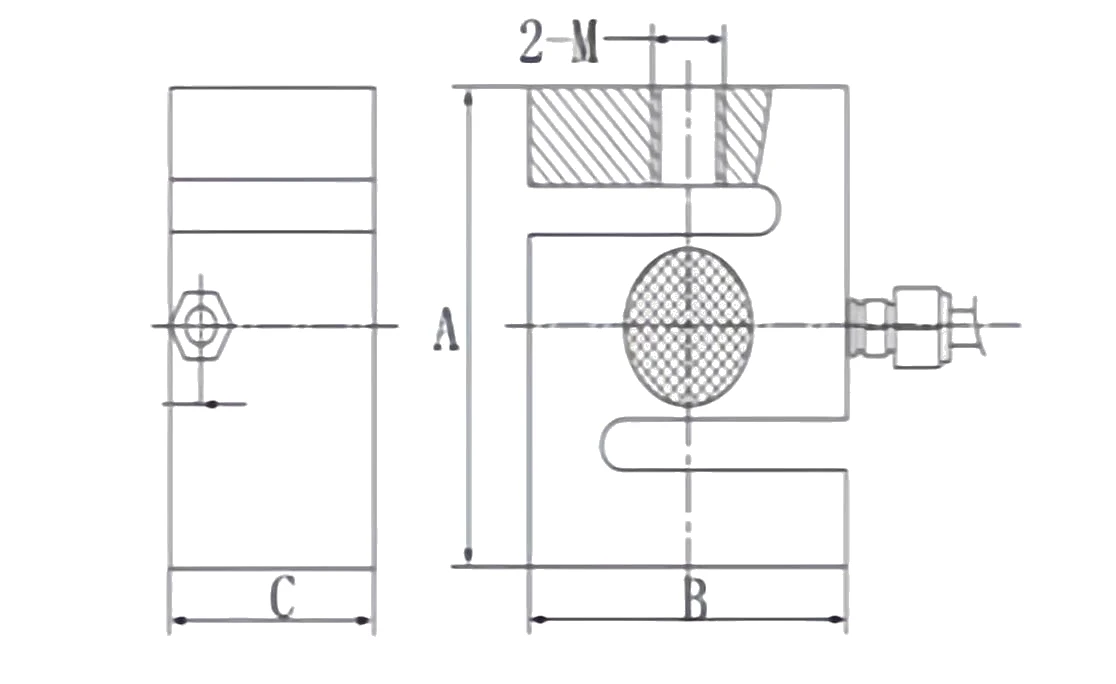

Diagramma di contorno
Tabella delle taglie specifiche
|
Carico nominale (kg) |
A |
B |
C |
M |
|
50/100/200 |
77 |
50.8 |
18.5 |
M10×1 |
|
300 |
77 |
50.8 |
24.4 |
M10×1 |
|
500 |
77 |
50.8 |
24.4 |
M12×1 |
|
1000 |
77 |
50.8 |
36 |
M12×1 |
|
2000 |
86 |
70 |
45 |
M16×1.5 |
|
3000 |
100 |
80 |
50 |
M18×1.5 |
|
5000 |
130 |
92 |
58 |
M20×2 |
