Breve introduzione
Il grillo della cella di carico è un sensore di pesatura forgiato a forma di U- progettato per la misurazione del carico sospeso, comunemente utilizzato nelle bilance per gru e nelle apparecchiature di sollevamento.
Caratteristica
1. Il grillo della cella di carico è realizzato in acciaio legato ad alta-resistenza per resistere a forze di trazione estreme e prevenire la deformazione.
2. I circuiti estensimetrici integrati-forniscono dati di peso precisi e in tempo reale-con un'interferenza minima del segnale.
3. Il grillo della cella di carico è dotato di meccanismi di bloccaggio sicuri per garantire un fissaggio stabile e un funzionamento sicuro sotto carichi dinamici.
Specifica di base
| Intervallo di carico | 1-30t |
| Uscita nominale (mV/V) | 1,5±0,1 mV/V |
| Errore globale | ±0,02%FS |
| Resistenza ingresso/uscita (Ω) | 765±15/700±5 |
| Lunghezza specifica del cavo | Φ4 X 0,5 M O personalizzato su richiesta |
| Metodo di cablaggio | Rosso --------Eccitazione+ Nero--------Eccitazione- Verde ----- Segnale+ Bianco -------Segnale- |
Applicazione
Il grillo della cella di carico viene utilizzato nei sistemi di movimentazione delle merci marittime per monitorare il peso dei container sollevati, consentendo il rispetto delle normative di spedizione e prevenendo il sovraccarico.
Specifiche dettagliate del modello ZH-CS1
|
Capacità |
1-30t |
Materiale |
Acciaio legato |
|
Uscita nominale (mV/V) |
1.5±0.1 |
Non-linearità |
±0,02%FS |
|
Isteresi |
±0,02%FS |
Ripetibilità |
±0,01%FS |
|
Creep (30 minuti) |
±0,02%FS |
Saldo zero |
±1,00%FS |
|
Effetto della temperatura sullo zero |
±0,02%FS/10 gradi |
Effetto della temperatura sull'uscita |
±0,02%FS/10 gradi |
|
Resistenza di ingresso (Ω) |
765±15 |
Resistenza di uscita (Ω) |
700±5 |
|
Resistenza di isolamento |
Maggiore o uguale a 5000 MΩ |
Tensione di eccitazione |
5 V-10 V (CC) |
|
Intervallo di temperatura compensato |
-10~+50 gradi |
Intervallo di temperatura operativa |
-20~+60 gradi |
|
Sovraccarico sicuro |
150%FS |
Carico di rottura |
200%FS |
|
Cavo |
Φ4 X 0.5M Oppure personalizzato su richiesta |
Codice colore cavo |
Ingresso: rosso+nero- Uscita:verde+bianco- |

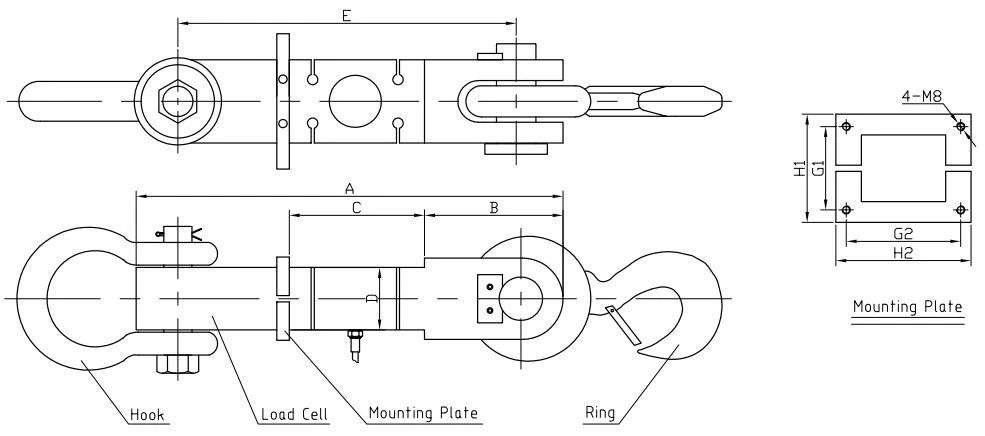

Diagramma di contorno
Tabella delle taglie specifiche
|
Carico nominale(t) |
A |
B |
C |
D |
E |
G1*G2 |
H1*H2 |
|
1-3 |
320 |
98 |
110 |
43 |
260 |
60*70 |
74*84 |
|
5 |
375 |
118 |
120 |
54 |
303 |
65*90 |
85*110 |
|
10 |
410 |
133 |
130 |
60 |
325 |
76*110 |
100*130 |
|
20 |
475 |
158 |
148 |
70 |
354 |
80*130 |
110*160 |
|
30 |
566 |
188 |
170 |
80 |
436 |
96*136 |
120*160 |
