Breve introduzione
Il sensore di carico della gru è un robusto dispositivo di monitoraggio del carico-progettato specificatamente per applicazioni di pesatura di gru, che fornisce un feedback accurato della forza durante le operazioni di sollevamento.
Caratteristica
1. Il sensore di carico della gru è costruito con materiali in lega resistenti alla corrosione-per mantenere le prestazioni in ambienti marini e esterni difficili.
2. Il sensore di carico della gru presenta un design compatto, a basso-profilo che si integra perfettamente con le attrezzature della gru esistenti senza ostacolare il movimento.
3. Fornisce un output digitale ad alta-risoluzione compatibile con i sistemi di telemetria per il monitoraggio remoto e la registrazione dei dati.
Specifica di base
| Intervallo di carico | 1-10t |
| Uscita nominale (mV/V) | 1,2 ±0,1 mV/V |
| Errore globale | ±0,02%FS |
| Resistenza ingresso/uscita (Ω) | 385±15/350±5 |
| Lunghezza specifica del cavo | Φ4 X 0,5 M O personalizzato su richiesta |
| Metodo di cablaggio | Rosso --------Eccitazione+ Nero--------Eccitazione- Verde ----- Segnale+ Bianco -------Segnale- |
Applicazione
Il sensore di carico della gru viene applicato nelle gru portuali per container per monitorare continuamente il peso del carico utile sollevato, aiutando gli operatori a evitare incidenti di sovraccarico e garantendo la sicurezza della movimentazione del carico.
Specifiche dettagliate del modello ZH-CS2
|
Capacità |
1-10t |
Materiale |
Acciaio legato |
|
Uscita nominale (mV/V) |
1.2 ±0.1 |
Non-linearità |
±0,02%FS |
|
Isteresi |
±0,02%FS |
Ripetibilità |
±0,01%FS |
|
Creep (30 minuti) |
±0,02%FS |
Saldo zero |
±1,00%FS |
|
Effetto della temperatura sullo zero |
±0,02%FS/10 gradi |
Effetto della temperatura sull'uscita |
±0,02%FS/10 gradi |
|
Resistenza in ingresso (Ω) |
385±15 |
Resistenza di uscita (Ω) |
350±5 |
|
Resistenza di isolamento |
Maggiore o uguale a 5000 MΩ |
Tensione di eccitazione |
5 V-10 V (CC) |
|
Intervallo di temperatura compensato |
-10~+50 gradi |
Intervallo di temperatura operativa |
-20~+60 gradi |
|
Sovraccarico sicuro |
150%FS |
Carico di rottura |
200%FS |
|
Cavo |
Φ4 X 0.5M Oppure personalizzato su richiesta |
Codice colore cavo |
Ingresso: rosso+nero- Uscita:verde+bianco- |

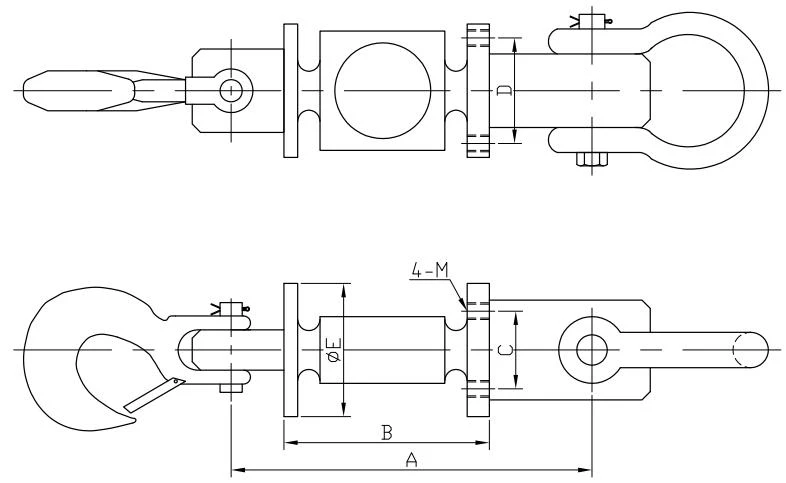

Diagramma di contorno
Tabella delle taglie specifiche
|
Carico nominale (t) |
A |
B |
C |
D |
E |
M |
|
1 |
130.0 |
74.0 |
16.0 |
37.0 |
48.0 |
M6 |
|
2 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
3 |
150.0 |
82.0 |
22.0 |
47.0 |
62.0 |
M6 |
|
5 |
188.0 |
103.0 |
28.0 |
56.0 |
72.0 |
M6 |
|
10 |
230.0 |
120.0 |
28.0 |
66.0 |
82.0 |
M6 |
